Ilustrasi Proses Alir Kerja Pemancar Televisi

Sistem pengiriman/ penerimaan
Pada sistem radio kita hanya berurusan dengan satu sinyal yaitu sinyal audio berupa percakapan, musik dan bunyi-bunyi lainnya. Sedangkan pada sistem televisi situasinya lebih "rumit". Untuk memancarkan sinyal gambar (video) dan sinyal suara (audio) dalam waktu bersamaan (synchronize) dibutuhkan sejumlah sinyal terpisah.
Diagram sistem televisi secara sederhana tampak pada Gb 2. Gambar (image) ditangkap oleh camera dan diubah ke dalam bentuk sinyal-sinyal listrik mengikuti terang-gelapnya gambar. Informasi gambar yang telah diubah tadi selanjutnya dipancarkan.
Pada penerima sinyal gambar diperkuat dan disinkronkan sehingga reproduksi gambar aslinya dapat diproyeksikan dan dilihat pada layar tabung gambar (CRT).
Pada gambar, seksi suara (audio) tidak disertakan untuk penyederhanaan


Scanning (Penyapuan)<a

Dalam sistem televisi gambar ditransmisikan dengan metoda scanning sebagai berikut. Di dalam camera gambar difokuskan pada suatu bidang peka chaya. Bayangan gambar ini mengakibatkan timbulnya muatan listrik sesuai terang-gelapnya gambar.
Pola muatan listrik ini discan oleh suatu berkas elektron yang bergerak horisontal dan vertikal dalam frekuensi tertentu oleh sinc generator (Gb.2). Indonesia menggunakan standar frekuensi horisontal 15750 sapuan (lines) /detik, frekuensi vertikal 50 gambar (frames)/detik.

Ketika berkas elektron menscan bagian terang gambar sejumlah arus listrik mengalir melalui output camera. Ketika berkas elektron menscan bagian gambar yang kurang terang, hanya sedikit arus listrik yang timbul. Dan ketika berkas elektron menscan bagian gelap gambar, tidak ada arus listrik yang mengalir (Gb.3).


Proses Pewarnaan


Camera televisi berwarna mempunyai tiga tabung (tube) masing-masing untuk warna merah, hijau dan biru. Begitu pula layar tabung warna mempunyai ribuan phospor warna merah, hijau dan biru untuk mereproduksi warna merah, hijau, biru dan warna-warna lain hasil kombinasi ketiga warna tadi. Hasilnya kita dapat melihat gambar berwarna yang sama seperti yang ditangkap oleh camera.



Pada tabung gambar terdapat tiga penembak elektron masing-masing untuk phospor merah, hijau dan biru. Jika elektron yang ditembakkan menumbuk phospor bersangkutan maka phospor itu akan berpendar (bercahaya). Untuk menjamin tiap penembak hanya menembak pada satu phospor warna maka sebelum layar dipasang kisi berlubang. Dengan penyetelan yang benar maka penembak merah hanya menembak warnanya masing-masing.
dikutip dari e-dukasi.net

Sejarah Penemuan Teknologi Pertelevisian

Pada tahun 1873 seorang operator telegram menemukan bahwa cahaya mempengaruhi resistansi elektris selenium. Ia menyadari itu bisa digunakan untuk mengubah cahaya kedalam arus listrik dengan menggunakan fotosel silenium (selenium photocell)
Kemudian piringan metal kecil berputar dengan lubang-lubang didalamnya ditemukan oleh seorang mahasiswa yang bernama Paul Nipkow di Berlin, Jerman pada tahun 1884 dan disebut sebagai cikal bakal lahirnya televisi. Sekitar tahun 1920 John Logie Baird dan Charles Francis Jenkins menggunakan piringan karya Paul Nipkow untuk menciptakan suatu sistem dalam penangkapan gambar, transmisi, serta penerimaannya. Mereka membuat seluruh sistem televisi ini berdasarkan sistem gerakan mekanik, baik dalam penyiaran maupun penerimaannya. Pada waktu itu belum ditemukan komponen listrik tabung hampa (Cathode Ray Tube)





Televisi elektronik agak tersendat perkembangannya pada tahun-tahun itu, lebih banyak disebabkan karena televisi mekanik lebih murah dan tahan banting. Bukan itu saja, tetapi juga sangat susah untuk mendapatkan dukungan finansial bagi riset TV elektronik ketika TV mekanik dianggap sudah mampu bekerja dengan sangat baiknya pada masa itu. Sampai akhirnya Vladimir Kosmo Zworykin dan Philo T. Farnsworth berhasil dengan TV elektroniknya. Dengan biaya yang murah dan hasil yang berjalan baik, orang-orang mulai melihat kemungkinan untuk

Vladimir Zworykin, yang merupakan salah satu dari beberapa pakar pada masa itu, mendapat bantuan dari David Sarnoff, Senior Vice President dari RCA (Radio Corporation of America). Sarnoff sudah banyak mencurahkan perhatian pada perkembangan TV mekanik, dan meramalkan TV elektronik akan mempunyai masa depan komersial yang lebih baik. Selain itu, Philo Farnsworth juga berhasil mendapatkan sponsor untuk mendukung idenya dan ikut berkompetisi dengan Vladimir.




TV ELEKTRONIK

Baik Farnsworth, maupun Zworykin, bekerja terpisah, dan keduanya berhasil dalam membuat kemajuan bagi TV secara komersial dengan biaya yang sangat terjangkau. Di tahun 1935, keduanya mulai memancarkan siaran dengan menggunakan sistem yang sepenuhnya elektronik. Kompetitor utama mereka adalah Baird Television, yang sudah terlebih dahulu melakukan siaran sejak 1928, dengan menggunakan sistem mekanik seluruhnya. Pada saat itu sangat sedikit orang yang mempunyai televisi, dan yang mereka punyai umumnya berkualitas seadanya. Pada masa itu ukuran layar TV hanya sekitar tiga sampai delapan inchi saja sehingga persaingan mekanik dan elektronik tidak begitu nyata, tetapi kompetisi itu ada disana.



TV RCA, Tipe TT5 1939, RCA dan Zworykin siap untuk program reguler televisinya, dan mereka mendemonstrasikan secara besar-besaran pada World Fair di New York. Antusias masyarakat yang begitu besar terhadap sistem elektronik ini, menyebabkan the National Television Standards Committee [NTSC], 1941, memutuskan sudah saatnya untuk menstandarisasikan sistem transmisi siaran televisi di Amerika. Lima bulan kemudian, seluruh stasiun televisi Amerika yang berjumlah 22 buah itu, sudah mengkonversikan sistemnya kedalam standard elektronik baru.
Pada tahun-tahun pertama, ketika sedang resesi ekonomi dunia, harga satu set televisi sangat mahal. Ketika harganya mulai turun, Amerika terlibat perang dunia ke dua. Setelah perang usai, televisi masuk dalam era emasnya. Sayangnya pada masa itu semua orang hanya dapat menyaksikannya dalam format warna hitam putih.



TV BERWARNA
Sebenarnya CBS sudah lebih dahulu membangun sistem warnanya beberapa tahun sebelum rivalnya, RCA. Tetapi sistem mereka tidak kompatibel dengan kebanyakan TV hitam putih diseluruh negara. CBS yang sudah mengeluarkan banyak sekali biaya untuk sistem warna mereka harus menyadari kenyataan bahwa pekerjaan mereka berakhir sia-sia. RCA yang belajar dari pengalaman CBS mulai membangun sistem warna menurut formatnya. Mereka dengan cepat membangun sistem warna yang mampu untuk diterima pada sistem warna dan sistem hitam putih. Setelah RCA memamerkan kemampuan sistem mereka, NTSC membakukannya untuk siaran komersial thn 1953.
Berpuluh tahun kemudian hingga awal milenium baru abad 21 ini, orang sudah biasa berbicara lewat telepon selular digital dan mengirim e-mail lewat jaringan komputer dunia, tetapi teknologi televisi pada intinya tetap sama. Tentu saja ada beberapa perkembangan seperti tata suara stereo dan warna yang lebih baik, tetapi tidak ada suatu lompatan besar yang mampu untuk menggoyang persepsi orang tentang televisi. Tetapi semuanya secara perlahan mulai berubah, televisi secara bertahap sudah memasuki era digital. dikutip dari : misteridigital.wordpress.com
.
Perkembangan
Dalam penemuan televisi (tv), terdapat banyak pihak, penemu maupun inovator yang terlibat, baik perorangan maupun badan usaha. Televisi adalah karya massal yang dikembangkan dari tahun ke tahun. Awal dari televisi tentu tidak bisa dipisahkan dari penemuan dasar, hukum gelombang elektromagnetik yang ditemukan oleh Joseph Henry dan Michael Faraday (1831) yang merupakan awal dari era komunikasi elektronik.
1876 - George Carey menciptakan selenium camera yang digambarkan dapat membuat seseorang melihat gelombang listrik. Belakangan, Eugen Goldstein menyebut tembakan gelombang sinar dalam tabung hampa itu dinamakan sebagai sinar katoda.
1884 - Paul Nipkov, Ilmuwan Jerman, berhasil mengirim gambar elektronik menggunakan kepingan logam yang disebut teleskop elektrik dengan resolusi 18 garis.
1888 - Freidrich Reinitzeer, ahli botani Austria, menemukan cairan kristal (liquid crystals), yang kelak menjadi bahan baku pembuatan LCD. Namun LCD baru dikembangkan sebagai layar 60 tahun kemudian.
1897 - Tabung Sinar Katoda CRT) (pertama diciptakan ilmuwan Jerman, Karl Ferdinand Braun. Ia membuat CRT dengan layar berpendar bila terkena sinar. Inilah yang menjadi dassar televisi layar tabung.
1900 - Istilah Televisi pertama kali dikemukakan Constatin Perskyl dari Rusia pada acara International Congress of Electricity yang pertama dalam Pameran Teknologi Dunia di Paris.
1907 - Campbell Swinton dan Boris Rosing dalam percobaan terpisah menggunakan sinar katoda untuk mengirim gambar.
1927 - Philo T Farnsworth ilmuwan asal Utah, Amerika Serikat mengembangkan televisi modern pertama saat berusia 21 tahun. Gagasannya tentang image dissector tube menjadi dasar kerja televisi.
1929 - Vladimir Zworykin dari Rusia menyempurnakan tabung katoda yang dinamakan kinescope. Temuannya mengembangkan teknologi yang dimiliki CRT.
1940 - Peter Goldmark menciptakan televisi warna dengan resolusi mencapai 343 garis.
1958 - Sebuah karya tulis ilmiah pertama tentang LCD sebagai tampilan dikemukakan Dr. Glenn Brown.
1964 - Prototipe sel tunggal display Televisi Plasma pertamakali diciptakan Donald Bitzer dan Gene Slottow. Langkah ini dilanjutkan Larry Weber.
1967 - James Fergason menemukan teknik twisted nematic, layar LCD yang lebih praktis.
1968 - Layar LCD pertama kali diperkenalkan lembaga RCA yang dipimpin George Heilmeier.
1975 - Larry Weber dari Universitas Illionis mulai merancang layar plasma berwarna.
1979 - Para Ilmuwan dari perusahaan Kodak berhasil menciptakan tampilan jenis baru organic light emitting diode (OLED). Sejak itu, mereka terus mengembangkan jenis televisi OLED. Sementara itu, Walter Spear dan Peter Le Comber membuat display warna LCD dari bahan thin film transfer yang ringan.
1981 - Stasiun televisi Jepang, NHK, mendemonstrasikan teknologi HDTV dengan resolusi mencapai 1.125 garis.
1987 - Kodak mematenkan temuan OLED sebagai peralatan display pertama kali.
1995 - Setelah puluhan tahun melakukan penelitian, akhirnya proyek layar plasma Larry Weber selesai. Ia berhasil menciptakan layar plasma yang lebih stabil dan cemerlang. Larry Weber kemudian megadakan riset dengan investasi senilai 26 juta dolar Amerika Serikat dari perusahaan Matsushita.
dekade 2000- Masing masing jenis teknologi layar semakin disempurnakan. Baik LCD, Plasma maupun CRT terus mengeluarkan produk terakhir yang lebih sempurna dari sebelumnya.
Memang benar banyak sebagian orang mengatakan kalau gambar yang dihasilkan TV LCD dan Plasma memiliki resolusi yang lebih tinggi. Tetapi kekurangannya adalah masa atau umur TV tersebut tidak dapat berumur panjang jika kita memakainya terus-menerus jika kalau dibandingkan dengan TV CRT atau yang di kenal sebagai Tivi biasa yang kebanyakkan orang pakai pada umumnya.


Gambar televisi (television picture) dikutip dari : e-dukasi.net
Pada dasarnya televisi adalah suatu sistem reproduksi gambar diam (still picture). Namun gambar-gambar itu disajikan secara cepat dan berurut (sequential) maka gambar itu seolah hidup. Jadi televisi adalah ilusi.






Suatu gambar, apakah gambar dari koran, majalah, buku dsb. Jika diperbesar (dimensi-nya) akan tampak seperti sekumpulan titik-titik (dots). Semakin diperbesar semakin lebar jarak antar titik satu dengan lainnya. Dalam sistem televisi titik-titik itu, setelah diubah dalam bentuk sinyal-sinyal listrik, dipancarkan satu per satu sampai selesai satu gambar. Gambar berikutnya dipancarkan dengan cara yang sama. Pada penerima titik-titik itu disusun kembali seperti gambar aslinya.
Dari uraian di atas menjadi jelas bahwa semakin besar ukuran layar televisi semakin menurun ketajamannya.

Standar TV Dunia dan HDTV

HDTV adalah suatu media komunikasi yang baru dan teknologinyapun
masih dalam proses penggarapan yang sangat ramai, terutama pada awal
dekade ini. Secara singkat sejarah perkembangan HDTV dimulai oleh
Jepang yang dimotori oleh pusat riset dan pengembangan NHK (TVRI/RRI
-nya Jepang) pada tahun 1968, kemudian diikuti oleh Masyarakat Eropa
sebagai pembanding dan akhirnya Amerika Serikat menjadi kompetitor
yang harus diperhitungkan.
Diperkirakan bahwa teknologi HDTV ini akan menjadi standar
televisi masa depan, sehingga seorang peneliti senior dalam bidang
sistem strategi dan manajemen Dr. Indu Singh meramalkan bahwa pasar
dunia untuk HDTV ini akan mencapai 250 billion dolar pertahun (tahun
2010). Untuk itu pada dekade tahun 1990 ini negara-negara maju telah
dan sedang berusaha agar bisa membuat teknologi tersebut sehingga
bisa menguasai pasar dunia (posisi strategis).
Karena itu maka sekarang telah bermunculan berbagai standar,
yang satu sama lainnya saling berbeda. Yang menjadi persoalan
sekarang adalah bagaimana sebaiknya bagi negara berkembang ?

Sebelumnya marilah kita simak pengertian dasar dari HDTV dan
prasarat idealnya lainnya

Apa itu HDTV?

HDTV dapat diartikan sebagai suatu sistem media komunikasi
bergambar dan atau bersuara dengan tingkat kualitas ketajaman gambar
(resolusi) yang sangat tinggi (hampir sama dengan kualitas film 35-mm)
dan kualitas suaranya juga menyerupai CD (Compact Disk). Dalam hal
ini teknologi pemrosesan sinyal dijital dan displai memberikan peran
yang sangat penting. Diharapkan juga bahwa nantinya bisa melayani
multi-bahasa dan multi media.

Karena HDTV merupakan sistem komunikasi, maka seperti juga
sistem komunikasi konvensional, untuk penyelenggaraannya memerlukan
beberapa komponen dasar seperti pusat produksi (studio),
pemroses/penyimpan. sistem transmisi dan pesawat penerima.

Sistem Siaran Ideal
Untuk dapat menyelenggarakan sistem siaran HDTV baik secara nasional
maupun global yang ideal, diperlukan beberapa kriteria antara lain
sebagai berikut :
- Penggunaan sinyal standar yang sama (di dunia /dalam satu negara)
- Biaya pesawat penerima yang murah /terbeli oleh khalayak
- Kompatibel dengan sistem yang sudah ada
- Bisa dihubungkan dengan media lain (multi-media)
- Dapat terjangkau secara meluas (aspek pemerataan)

Kompetisi Standar

Disamping aspek pasar yang menggiurkan, dalam sistem penyele-
nggaran HDTV yang global mempunyai dampak yang luas pada bidang
budaya, sosial politik sampai pada pertahanan. Karena itu
negara-negara maju telah berlomba agar sistem yang mereka kembangkan
itu nantinya dapat dipakai sebagai standar dunia (global).
Standar yang telah masuk dalam agenda rapat CCIR( badan inter-
nasional yang menangani standarisasi sistem penyiaran), baru dua
yaitu MUSE (Jepang) dan HD-MAC (Eropa). Sementara itu Amerika Serikat
yang diatur oleh FCC (Komisi Komunikasi) sedang ditegangkan untuk
memutuskan satu standar dari masing-masing team (konsorsium) yang
sedang berkompetisi.
Karena kepentingan masing-masing negara yang berbeda-beda
apakah CCIR bisa memutuskan pemakain standar yang tunggal ? Pengalaman
dari sistem TV konvensional yaitu adanya PAL/SECAM di Eropa & ASEAN,
NTSC di Amerika dan Jepang, rasanya sulit CCIR untuk bisa memutuskan
pemakaian tunggal sistem penyiaran HDTV ini.

Disamping itu juga ada badan standarisasi dibawah ISO yaitu
MPEG (Kompas 25 April 1993, penulis yang sama) yang menangani
standarisasi pengkodean dan pemampatan sinyal gambar bergerak.
Untuk sinyal gambar dengan ketajaman tinggi (HDTV), sampai saat ini
belum ada kesepakatan dan direncanakan diselesaikan pada tahun 1995.

Pertanyaan berikutnya lalu standar mana yang harus dipakai ?
MUSE, HD-MAC atau ADTV-nya Amerika.

Untuk menjawab pertanyaan ini dan sekaligus menyelesaikan
persoalan-persoalan idealisai sistem penyiaran diatas kiranya
diperlukan strategi dan pentahapan yang terpadu. Karena teknologi HDTV
tidak semata-mata teknologi televisi saja, maka demi keterpaduan sebaiknya
di dalam pengkajian , maupun pengembangannya dilakukan oleh beberapa
instansi dan industri yang terkait, seperti Telekomunikasi (TELKOM),
Perguruan Tinggi, Pengkajian Teknologi (BPPT,LIPI), Industri elektronika
(INTI, LEN,National, Elektrindo) , Kementrian Industri dan Perdagangan
(Indag), dsb-nya.
Sebagai contoh keterpaduan yang dilakukan di Jepang untuk
pengembangan industri televisi yang dimulai dekade 50. Dengan dimotori
oleh Pusat Riset dan Pengembangan NHK, Jepang memaksa industri-
industri dalam negeri (SONY, Matsuhita, dll) untuk bisa memproduksi
Televisi dan komponen terkait dengan orientasi mula pasar dalam negeri.

Dengan dilaksanakan siaran secara langsung melalui media televisi
upacara pernikahan kaisar (emperor) Akihito pada tahun 1959,
meledaklah industri televisi di Jepang .
Akhirnya seperti kita ketahui dengan baik bahwa Jepang telah
bisa merajai teknologi televisi dan pasar dunia. , bahkan telah
berhasil menayangkan program HDTV 8 jam sehari (mulai 25 Nopember 1991)

Dikutip dari : www.fedu.euc.ac.jp

Proses Kerja Pesawat TV

Pesawat televisi akan mengubah sinyal listrik yang di terima menjadi objek gambar utuh sesuai dengan objek yang ditranmisikan. Pada televisi hitam putih (monochrome), gambar yang di produksi akan membentuk warna gambar hitam dan putih dengan bayangan abu-abu. Pada pesawat televisi berwarna, semua warna alamiah yang telah dipisah ke dalam warna dasar R (red), G(green), dan B (blue) akan dicampur kembali pada rangkaian matriks warna untuk menghasilkan sinyal luminasi.
Selain gambar, juga membawa suara ?
Selain gambar, pemancar televisi juga membawa sinyal suara yang di tranmisikan bersama sinyal gambar. Penyiaran telavisi sebenarnya menyerupai suara sistem radio tetapi mencakup gambar dan suara. Sinyal suara di pancarkan oleh modulasi frekuensi (FM) pada suatu gelombang terpisah dalam satu saluran pemancar yang sama dengan sinyal gambar. Sinyal gambar termodulasi mirip dengan sistem pemancaran radio yang telah dikenal sebelumnya. Dalam kedua kasus ini, amplitudo sebuah gelombang pembawa frekuensi radio (RF) dibuat bervariasi terhadap tegangan pemodulasi. Modulasi adalah sinyal bidang frekuensi dasar (base band).
Modulasi frekuensi (FM) digunakan pada sinyal suara untuk meminimalisasikan atau menghindari derau (noise) dan interferensi. Sinyal suara FM dalam televisi pada dasarnya sama seperti pada penyiaran radio FM tetapi ayunan frekuensi maksimumnya bukan 75 khz melainkan 25 khz.
Saluran dan Standar Pemancar Televisi
Kelompok frekuensi yang di tetapkan bagi sebuah stasiun pemancar untuk tranmisi sinyalnya disebut saluran (chanel). Masing-masing mempunyai sebuah saluran 6 mhz dalam salah satu bidang frekuensi (band) yang dialokasikan untuk penyiaran televisi komersial.
1. VHF bidang frekuensi rendah saluran 2 sampai 6 dari 54 MHZ sampai 88 MHZ.
2. VHF bidang frekuensi tinggi saluran 7 sampai 13 dari 174 MHZ sampai 216 MHZ.
3. UHF saluran 14 sampai 83 dari 470 MHZ sampai 890 MHZ.
Sebagai contoh, saluran 3 disiarkan pada 60 MHZ sampai 66 MHZ. Sinyal pembawa RF untuk gambar dan suara keduanya termasuk di dalam tiap saluran tersebut.

JENIS-JENIS SISTEM TELEVISI

Sistem pemancar televisi yang kita kenal di antaranya:
1. NTSC (National Television System Committee)
2. PAL (Phases Alternating Line)
3. SECAM (Sequential Couleur a Memorie)
4. PALB
NTSC adalah sistem televisi analog yang digunakan di Amerika Serikat dan banyak negara lainnya, termasuk Amerika dan beberapa bagian Asia Timur. Namanya diambil dari National Television System(s) Committee, badan industri pembuat standar yang menciptakannya.
Sistem PAL di gunakan di Inggris ,PAL kependekan dari phase-alternating line, phase alternation by line atau untuk phase alternation line (bahasa Indonesia: garis alternasi fase), adalah sebuah encoding berwarna digunakan dalam sistem televisi broadcast, digunakan di seluruh dunia kecuali di kebanyakan Amerika, beberapa di Asia Timur (yang menggunakan NTSC), sebagian Timur Tengah dan Eropa Timur, dan Prancis (yang menggunakan SECAM, walaupun kebanyakan dari mereka telah memulai proses menggunakan PAL). PAL dikembangkan di Jerman oleh Walter Bruch, yang bekerja di Telefunken, dan pertama kali diperkenalkan pada 1967.
Catatan bahwa Thomson Prancis, di mana Henri de France mengembangkan SECAM, kemudian membeli Telefunken. Thomson juga berada di belakang merk RCA untuk produk elektronik konsumen, dan RCA menciptakan standar TV berwarna NTSC (sebelum Thomson terlibat).
Sistem SECAM digunakan di Perancis. Sementara itu, Indonesia sendiri menggunakan sistem PALB. Hal yang membedakan sistem tersebut adalah format gambar, jarak frekuensi pembawa dan pembawa suara.
Dikutip dari : http://www.cybermq.com
Televisi digital (bahasa Inggris: Digital Television, DTV) adalah jenis TV yang menggunakan modulasi digital dan sistem kompresi untuk menyebarluaskan video, audio, dan signal data ke pesawat televisi. Televisi resolusi tinggi atau high-definition television (HDTV), yaitu: standar televisi digital internasional yang disiarkan dalam format 16:9 (TV biasa 4:3) dan surround-sound 5.1 Dolby Digital. Ia memiliki resolusi yang jauh lebih tinggi dari standar lama. Penonton melihat gambar berkontur jelas, dengan warna-warna matang, dan depth-of-field yang lebih luas daripada biasanya. HDTV memiliki jumlah pixel hingga 5 kali standar analog PAL yang digunakan di Indonesia.


Televisi kabel adalah sistem penyiaran acara televisi lewat frekuensi radio melalui serat optik atau kabel coaxial dan bukan lewat udara seperti siaran televisi biasa yang harus ditangkap antena. Selain acara televisi, acara radio FM, internet, dan telephon juga dapat disampaikan lewat kabel.

Sistem ini banyak dijumpai di Amerika Utara, Eropa, Australia, Asia Timur, Amerika Selatan, dan Timur Tengah. Televisi kabel kurang berhasil di Afrika karena kepadatan penduduk yang rendah di berbagai daerah. Seperti halnya radio, frekuensi yang berbeda digunakan untuk menyebarkan banyak saluran lewat satu kabel. Sebuah kotak penerima digunakan untuk memilih satu saluran televisi. Sistem televisi kabel modern sekarang menggunakan teknologi digital untuk menyiarkan lebih banyak saluran televisi daripada sistem analog.

Televisi satelit adalah televisi yang dipancarkan dengan cara yang mirip seperti komunikasi satelit, serta bisa disamakan dengan televisi lokal dan televisi kabel. Di banyak tempat di bumi ini, layanan televisi satelit menambah sinyal lokal yang kuno, menghasilkan jangkauan saluran dan layanan yang lebih luas, termasuk untuk layanan berbayar.

Sinyal televisi satelit pertama disiarkan dari benua Eropa ke satelit Telstar di atas Amerika Utara pada tahun 1962. Satelit komunikasi geosynchronous pertama, Syncom 2 diluncurkan pada tahun 1963. Komunikasi satelit komersial pertama di dunia, disebut Intelsat_I (disebut juga Early Bird), diluncurkan ke orbit pada tanggal 6 April 1965. Satelit jaringan televisi nasional pertama, Orbita, dibuat di Uni Soviet pada tahun 1967. Satelit domestik Amerika Utara pertama yang memuat siaran televisi adalah geostasiun Anik 1 milik Kanada, yang diluncurkan pada tahun 1872.id:Satellite television.
Televisi analog mengkodekan informasi gambar dengan memvariasikan voltase dan/atau frekuensi dari sinyal. Seluruh sistem sebelum Televisi digital dapat dimasukan ke analog.

Sistem Televisi Dasar di Dunia



BAGIAN-BAGIAN TELEVISI

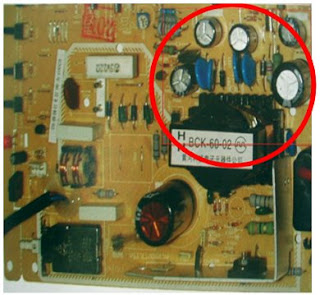

Rangkaian Catu Daya (Power Supply)

Rangkaian berfungsi untuk mengubah arus AC menjadi DC yang selanjutnya didistribusikan ke seluruh rangkaian. Rangkaian catu daya dibatasi oleh garis putih pada PCB dan daerah di dalam kotak merah. Daerah di dalam garis putih adalah rangkaian input yang merupakan daerah tegangan tinggi (live area). Sementara itu, daerah di dalam kotak merah adalah output catu daya yang selanjutnya mendistribusikan tegangan DC ke seluruh rangkaian TV



Rangkaian Penala (Tuner)

Rangkaian ini terdiri dari penguat frekuensi tinggi ( penguat HF ), pencampur (mixer), dan osilator lokal. Rangkaian penala berfungsi untuk menerima sinyal masuk (gelombang TV) dari antena dan mengubahnya menjadi sinyal frekuensi IF.




Rangkaian penguat IF (Intermediate Frequency)

Rangkaian ini berfungsi sebagai penguat sinyal hingga 1.000 kali. Sinyal output yang dihasilkan penala (tuner) merupakan sinyal yang lemah dan yang sangat tergantung pada pada sinyal pemancar, posisi penerima, dan bentang bentang alam. Rangkaian ini juga berguna untuk membuang gelombang lain yang tidak dibutuhkan dan meredam interferensi pelayanan gelombang pembawa suara yang mengganggu gambar.





Rangkaian Detektor Video
Rangkaian ini berfungsi sebagai pendeteksi sinyal video komposit yang keluar dari penguat IF gambar. Selain itu, rangkaian ini berfungsi pula sebagai peredam seluruh sinyal yang mengganggu karena apabila ada sinyal lain yang masuk akan mengakibatkan buruknya kualitas gambar. Salah satu sinyal yang di redam adalah sinyal suara.

Rangkaian Penguat Video
Rangkaian ini berfungsi sebagai penguat sinyal luminan yang berasal dari deteltor video sehingga dapat menjalankan layar kaca atau CRT (catode ray tube). Didalam rangkaian penguat video terdapat pula rangkaian ABL (automatic brightness level) atau pengatur kuat cahaya otomatis yang berfungsi untuk melindungi rangkaian tegangan tinggi dari tegangan muatan lebih yang disebabkan oleh kuat cahaya pada layar kaca.

Rangkaian AGC (Automatic Gain Control)
Rangkaian AGC berfungsi untuk mengatur penguatan input secara otomatis. Rangkaian ini akan menstabilkan sendiri input sinyal televisi yang berubah-ubah sehingga output yang dihasilkan menjadi konstan.





Rangkaian Defleksi Sinkronisasi
Rangkaian ini terdiri dari empat blok, yaitu rangkaian sinkronisasi, rangkaian defleksi vertikal, rangkaian defleksi horizontal, dan rangkaian pembangkit tegangan tinggi.




Rangkaian Audio
Suara yang kita dengar adalah hasil kerja dari rangkaian ini, sinyal pembawa IF suara akan dideteksi oleh modulator frekuensi (FM). Sebelumnya, sinyal ini dipisahkan dari sinyal pembawa gambar.







Bagaimanakah Televisi Bekerja?
Gambar yang kita lihat di layar televisi adalah hasil produksi dari sebuah kamera.

Sebelum kita mengetahui prinsip kerja pesawat televisi, ada baiknya kita mengetahui sedikit tentang perjalanan objek gambar yang biasa kita lihat di layar kaca. Gambar yang kita lihat di layar televisi adalah hasil produksi dari sebuah kamera.
Objek gambar yang di tangkap lensa kamera akan dipisahkan berdasarkan tiga warna dasar, yaitu merah (R = red), hijau (B = blue). Hasil tersebut akan dipancarkan oleh pemancar televisi (transmiter). Pada sestem pemancar televisi, informasi visual yang kita lihat pada layar kaca pada awalnya di ubah dari objek gambar menjadi sinyal listrik. Sinyal listrik tersebut akan ditransmisikan oleh pemancar ke pesawat penerima (receiver) televisi.

PRINSIP KERJA TELEVISI
Pesawat televisi akan mengubah sinyal listrik yang di terima menjadi objek gambar utuh sesuai dengan objek yang ditranmisikan. Pada televisi hitam putih (monochrome), gambar yang di produksi akan membentuk warna gambar hitam dan putih dengan bayangan abu-abu. Pada pesawat televisi berwarna, semua warna alamiah yang telah dipisah ke dalam warna dasar R (red), G(green), dan B (blue) akan dicampur kembali pada rangkaian matriks warna untuk menghasilkan sinyal luminasi.

Selain gambar, juga membawa suara ?
Selain gambar, pemancar televisi juga membawa sinyal suara yang di tranmisikan bersama sinyal gambar. Penyiaran telavisi sebenarnya menyerupai suara sistem radio tetapi mencakup gambar dan suara. Sinyal suara di pancarkan oleh modulasi frekuensi (FM) pada suatu gelombang terpisah dalam satu saluran pemancar yang sama dengan sinyal gambar. Sinyal gambar termodulasi mirip dengan sistem pemancaran radio yang telah dikenal sebelumnya. Dalam kedua kasus ini, amplitudo sebuah gelombang pembawa frekuensi radio (RF) dibuat bervariasi terhadap tegangan pemodulasi.Modulasi adalah sinyal bidang frekuensi dasar (base band).

Modulasi frekuensi (FM) digunakan pada sinyal suara untuk meminimalisasikan atau menghindari derau (noise) dan interferensi. Sinyal suara FM dalam televisi pada dasarnya sama seperti pada penyiaran radio FM tetapi ayunan frekuensi maksimumnya bukan 75khz melainkan 25 khz.

Saluran dan Standar Pemancar Televisi
Kelompok frekuensi yang di tetapkan bagi sebuah stasiun pemancar untuk tranmisi sinyalnya disebut saluran (chenel). Masing-masing mempunyai sebuah saluran 6 mhz dalam salah satu bidang frekuensi (band) yang dialokasikan untuk penyiaran televisi komersial.
VHF bidang frekuensi rendah saluran 2 sampai 6 dari 54 MHZ sampai 88 MHZ.
VHF bidang frekuensi tinggi saluran 7 sampai 13 dari 174 MHZ sampai 216 MHZ.
UHF saluran 14 sampai 83 dari 470 MHZ sampai 890 MHZ.
Sebagai contoh, saluran 3 disiarkan pada 60 MHZ sampai 66 MHZ. Sinyal pembawa RF untuk gambar dan suara keduanya termasuk di dalam tiap saluran tersebut.

JENIS-JENIS SISTEM TELEVISI
Sistem pemancar televisi yang kita kenal di antaranya:
NTSC (National Television System Committee)
PAL (Phases Alternating Line)
SECAM (Sequential Couleur a Memorie)
PALB

NTSC (National Television System Committee) digunakan di Amerika Serikat, sistem PAL (Phases Alternating Line) di gunakan di Inggris, sistem SECAM (Sequential Couleur a Memorie) digunakan di Perancis. Sementara itu, Indonesia sendiri menggunakan sistem PALB. Hal yang membedakan sistem tersebut adalah format gambar, jarak frekuensi pembawa dan pembawa suara.
Sistem Televisi Dasar di Dunia

Sistem Televisi Dasar di Dunia


BAGIAN-BAGIAN TELEVISI
Rangkaian Catu Daya (Power Supply)
Rangkaian berfungsi untuk mengubah arus AC menjadi DC yang selanjutnya didistribusikan ke seluruh rangkaian. Rangkaian catu daya dibatasi oleh garis putih pada PCB dan daerah di dalam kotak merah. Daerah di dalam garis putih adalah rangkaian input yang merupakan daerah tegangan tinggi (live area). Sementara itu, daerah di dalam kotak merah adalah output catu daya yang selanjutnya mendistribusikan tegangan DC ke seluruh rangkaian TV.

Rangkaian Penala (tuner)
Rangkaian ini terdiri dari penguat frekuensi tinggi ( penguat HF ), pencampur (mixer), dan osilator lokal.Rangkaian penala berfungsi untuk menerima sinyal masuk (gelombang TV) dari antena dan mengubahnya menjadi sinyal frekuensi IF.

Rangkaian penguat IF (Intermediate Frequency)
Rangkaian ini berfungsi sebagai penguat sinyal hingga 1.000 kali. Sinyal output yang dihasilkan penala ( tuner) merupakan sinyal yang lemah dan yang sangat tergantung pada pada sinyal pemancar, posisi penerima, dan bentang bentang alam. Rangkaian ini juga berguna untuk membuang gelombang lain yang tidak dibutuhkan dan meredam interferensi pelayanan gelombang pembawa suara yang mengganggu gambar.

Rangkaian Detektor Video
Rangkaian ini berfungsi sebagai pendeteksi sinyal video komposit yang keluar dari penguat IF gambar. Selain itu, rangkaian ini berfungsi pula sebagai peredam seluruh sinyal yang mengganggu karena apabila ada sinyal lain yang masuk akan mengakibatkan buruknya kualitas gambar. Salah satu sinyal yang di redam adalah sinyal suara.

Rangkaian Penguat Video
Rangkaian ini berfungsi sebagai penguat sinyal luminan yang berasal dari deteltor video sehingga dapat menjalankan layar kaca atau CRT (catode ray tube). Didalam rangkaian penguat video terdapat pula rangkaian ABL(automatic brightness level) atau pengatur kuat cahaya otomatis yang berfungsi untuk melindungi rangkaian tegangan tinggi dari tegangan muatan lebih yang disebabkan oleh kuat cahaya pada layar kaca.

Rangkaian AGC (Automatic Gain Control)
Rangkaian AGC berfungsi untuk mengatur penguatan input secara otomatis. Rangkaian ini akan menstabilkan sendiri input sinyal televisi yang berubah-ubah sehingga output yang dihasilkan menjadi konstan.

Rangkaian Defleksi Sinkronisasi
Rangkaian ini terdiri dari empat blok, yaitu rangkaian sinkronisasi, rangkaian defleksi vertikal, rangkaian defleksi horizontal, dan rangkaian pembangkit tegangan tinggi.

Rangkaian Audio
Suara yang kita dengar adalah hasil kerja dari rangkaian ini, sinyal pembawa IF suara akan dideteksi oleh modulator frekuensi (FM). Sebelumnya, sinyal ini dipisahkan dari sinyal pembawa gambar.


JENIS-JENIS LAYAR TELEVISI

Tipe Layar Televisi CRT (catode ray tube)
Pada televisi jenis ini layar terlihat lebih cembung ketimbang jenis lainnya. Teknologi televisi dengan tabung CRT tergolong paling tua dan hingga saat ini terus digunakan dan dikembangkan. Walaupun telah muncul teknologi yang baru. Tabung CRT hanya berisi sebuah tabung sinar katoda (cathode-ray tube) sedang untuk perbandingannya, plasma terdiri dari satu juta tabung fluorescent berukuran sangat kecil.

Tipe Layar Televisi Plasma
Dalam prinsipnya, layar plasma tersusun atas dua lembar kaca. Di antara keduanya diisi ribuan sel, yang ratusan di antaranya berisi gas xenon dan neon. Dua jenis elektroda panjang, address electrode dan transparent display electrode, direntangkan di antara lempengan kaca tersebut. Saat layar plasma dihidupkan, elektroda-elektroda yang saling berpotongan di atas sel itu diberi muatan listrik oleh komputer layar untuk mengionisasi gas dalam sel. Ini berlangsung ribuan kali dalam sepersekian detik. Arus listrik pun melewati gas di dalam sel dan menghasilkan aliran partikel bermuatan listrik yang cepat, yang merangsang atom gas tersebut melepaskan foton ultraviolet.

Foton ultraviolet berinteraksi dengan fosfor
Kemudian, foton ultraviolet berinteraksi dengan fosfor yang akhirnya melepaskan energi di dalam bentuk sinar foton yang jelas. Setiap pixel tersusun atas tiga sel sub pixel yang terpisah, masing-masing dengan fosfor yang berbeda warna, yaitu; merah, hijau, biru yang akan bercampur menghasilkan warna pixel.
Untuk menyeragamkan kekuatan arus listrik yang mengalir melalui sel berbeda, sistem kontrolnya akan menambah atau mengurangi intensitas warna setiap sub pixel. Hal ini untuk menghasilkan ratusan kombinasi merah, hijau, dan biru yang berbeda. Dengan cara ini, sistem kontrol dapat menghasilkan warna dalam spektrum luas, sekira ada 16,77 juta warna bisa dihasilkan sebuah layar plasma. Inilah yang membuat tampilan gambar plasma sangat tajam dan jelas.

dikutipdari e-dukasi.net

Tugas Bu Ari

Magazin adalah tempat menyimpan film. Prinsipnya mengambil tugas darkroom. Film aman di dalamnya. Magazin memasok dan menyimpan film setelah dicahayai.

Tugas Pak Moko

Jawab:
1. Menu yang ada dalam Kamera Panasonic MD 10000 yaitu:

BASIC – Date/time => off
D/T
Date
ADVANCE – Blank Search
Rec SPEED => LP/SP
Rec STDBY
Rec DATA
REPEAT PLAY
SETUP – 12 BIT Audio => ST1
ST2
Audio Out => Stereo
L
R
Display – On
Off
Remot – Off
VCR1
VCR2
LCD Set – Yes
No
LANGUAGE – ENGLISH CHINA
JEPANG ARAB
IRAN ESPAÑOL

2. Langkah membersihkan head Kamera Panasonic MD 10000 :
a. Sediakan kaset mini DV cleaner terlebih dahulu.
b. Masukkan kaset tersebut ke kamera yang ingin dibersihkan.
c. Terlebih dahulu direwind, setelah itu diplay.
d. Tunggu sampai selesai.
e. Setelah selesai keluarkan kaset.
f. Kamera siap digunakan kembali.

3. Zoom yang ada dalam Kamera Panasonic MD 10000 yaitu:
- 500 X digital ZOOM
- 10 X optical ZOOM

4. Ada 7 konektor yang bisa terhubung dengan Kamera Panasonic MD 10000 yaitu:
- Port DV
- Port Audio – Video: - Video
- Audio - L
- R
- Port S Video
- Port Speaker: - Input
- Output

5. Langkah memasukkan kaset Mmini DV yang benar adalah:
a. Untuk membuka tempat kaset tekan dan dorong tombol yang terdapat pada atas tempat kaset tersebut.
b. Setelah tempat kaset terbuka, masukkan kaset dengan posisi lubang kaset menghadap ke dalam dan tanda panah yang berada di kaset menghadap ke bawah (↓).
c. Setelah itu tekan push yang berada di tempat kaset, kemudian tunggu sampai tempat kaset turun dan bunyinya berhenti.
d. Tutup pintu tempat kaset yang paling luar.
e. Dengan kaset yang sudah berada di dalamnya, maka kamera siap di gunakan untuk mengambil gambar.

Mengkoordinir dan mengisi stok film

1 KODE UNIT : TIK.MM02.008.01
JUDUL UNIT : Mengkoordinir dan Mengisi Stok Film
DESKRIPSI UNIT :

Unit ini mendeskripsikan keterampilan dan pengetahuan yang dibutuhkan untuk menangani
dan mengkoordinasikan stok film termasuk penyimpanan, pembongkaran dan persiapan film
untuk proses di laboratorium. Unit ini juga mencakup koordinasi tentang kekuatan batery.

ELEMEN KOMPETENSI KRITERIA UNJUK KERJA

01 Mengisi dan memeliharabatery selama pembuatan film
1.1. Dipastikan bahwa sumber tenaga cukup dantersedia.
1.2. Alat pengisi dipastikan sesuai dengan batery yang digunakan.
1.3. Pengisian batery dengan aman menurut rekomendasi perusahaan.
1.4. Batery yang sudah diisi dipelihara untuk memenuhi syarat pengambilan gambar.
1.5. Pemberian label batery menurut setatusnya.

02 Mengkoordinasikan stok film dan peralatan yang digunakan untuk pembuatan film
2.1. Koordinasi dengan personil yang terkait.
2.2. Kepastian jadwal pembuatan film dan rasiopersonil yang relevan.
2.3. Pemilihan stok film yang benar dan peralatan lain untuk meyakinkan bahwa stok ada dalam jumlah yang cukup untuk memenuhi kebutuhan jadwal produksi.
2.4. Kelengkapan stok yang diperlukan dan yakinkan adanya waktu pengambilan film.
2.5. Kepastian stok film dan nomer golongan ‘batch’ cocok dengan persyaratan.
2.6. Pencatatan dengan cermat pencampuran kelompok dan jumlah strip.
2.7. Penyimpanan dan pengepakan stok film untuk menghindari kerusakan dan lindungi terhadap bahaya lingkungan.
2.8. Labelisasi kaleng film dengan cermat.
2.9. Pemantauan stok mengenai tanggal kedaluwarsanya.
2.10. Dokumentasi catatan stok dengan cermat dan dapat dibaca.
2.11. Pelengkapan lembar laporan kamera dengan cermat, terbaca dan sesuai dengan skedul.
2.12. Dokumentasi dan pengelompokkan stok yang digunakan selama produksi.
2.13. Pemantauan stok dan pemberitahuan pada personil yang relevan untuk meyakinkan bahwa stok masih tersedia cukup selama produksi.

03 Menyimpan magazin dengan film
3.1. Pemeriksaan magazin untuk menyakinkan bahwa magazin tahan terhadap sinar dan masih dapat dioperasikan sebelum disimpan.
3.2. Pembersihan magazin film dan dipastikan magazin bersih sebelum disimpan.
3.3. Dipastikan bahwa ruang/tas penyimpan tahan sinar dan bahwa pencampuran sisi film dapatdikenali di tas atau ruang anti cahaya.
3.4. Identifikasi stok dan nomer kelompok film dengan benar sebelum diikat dan disimpan.
3.5. Penggunaan tanda ujung selama pengambilan gambar untuk menghindari tindakan berakibat sia-sia.
3.6. Perhatikan sumber, baca dan pahami buku panduan dan melakukan penjilidan bilamana
perlu.
3.7. Labelisasi magazin dengan mempertimbangkan kerugian terhadap kondisi cuaca, bahaya lingkungan dan prosedur penanganan yangbenar.
3.8. Pengurutan sejumlah magazin untuk keperluan persyaratan pembuatan film.
3.9. Perhatian terhadap masalah dan kerusakan dan dilakukan tindakan perbaikan yang sesuai.
3.10. Pelengkapan dokumen dan dipastikan dokumen cermat dan dapat dibaca.

04 Memasang magazin pada kamera
4.1. Bersihkan kamera untuk memastikan kamera bebas debu, pasir dan benda asing lainnya dan periksa semua fungsi dapat dioperasikan sebelum menampilkan film.
4.2. Simpan magazin yang sudah dipasang pada kamera yang diperlukan.
4.3. Pemasangan kamera dengan memberi perhatian pada kerugian karena cuaca, bahaya lingkungan dan prosedur penanganan untuk menghindari kerugian selama pengikatan.
4.4. Koordinasi terus menerus dengan personil yang relevan dan pahami dan pastikan persyaratan film selama pembuatan film.

05 Melepas film dari magazin
5.1. Dipastikan ruang penyimpan/tas anti cahaya.
5.2. Pemilihan jenis dan ukuran kaleng film untuk penyimpanan digudang dan transportasi film yang ditayangkan.
5.3. Penyimpanan film dan labelisasi kaleng film, dengan memberi pertimbangan pada kerugian akibat cuaca, bahaya lingkungan dan prosedur penanganan yang benar untuk menghindari kerusakan selama pengoperasian.
5.4. Penggunaan isolatip pada kaleng film dengan aman untuk melindungi dari cahaya.
5.5. Pembersihan magazin film dan dipastikan magazin bersih sebelum disimpan.

06 Menyiapkan dan mengirim film sebelum proses
6.1. Koordinasi dengan personil terkait dan pastikan persyaratan alur waktu selama proses dan pengembalian film.
6.2. Pencatatan kelompok film dan jumlah strip.
6.3. Penggabungan dengan jelas dan cermat laporan dan dokumen khususnya laporan film gambar.
6.4. Pengiriman film ke lab yang masih dalam batas tanggal untuk segera diproses.
6.5. Pemberian instruksi pemrosesan dengan jelas pada lab untuk meyakinkan bahwa proses
dilakukan menurut batas tanggal perusahaan.
6.6. Kepastian dan pertimbangan kemampuan lab untuk memenuhi batas tanggal jadwal produksi.
6.7. Informasi kepada personil yang relevan tentang harapan terhadap film yang diproses sesuai dengan urutan waktu.

BATASAN VARIABEL
1. Lingkungan dimana multi kamera televisi digunakan meliputi:
1.1. Pada lokasi - interior
1.2. Pada lokasi - eksterior
1.3. Pada siang hari
1.4. Pada malam hari
2. Pengambilan gambar meliputi:
2.1. Penggunaan kamera tunggal
2.2. Penggunaan kamera multi
3. Jenis - jenis produksi meliputi:
3.1. Feature film
3.2. Dokumentasi
3.3. Film pendek
3.4. Produksi beranimasi
3.5. Iklan
3.6. Peristiwa atau kemampuan yang difilmkan
4. Jenis-jenis film meliputi:
4.1. Warna
4.2. Stok film
4.3. Hitam putih
4.4. Stok mundur
5. Persyaratan penyimpanan meliputi:
5.1. Ruang Gelap
5.2. Tas Pengganti
6. Dokumentasi meliputi:
6.1. Permintaan stok
6.2. Laporan stok
6.3. Laporan Kesalahan
6.4. Label kaleng film
6.5. Label magazin film
6.6. Instruksi proses lab
6.7. Jadwal produksi
6.8. Laporan klise gambar
7. Laporan dapat :
7.1. Dibuat dengan komputer
7.2. Ditulis tangan
8. Pengetesan kamera meliputi :
8.1. Pengecekan panjang tempat ukuran
8.2. Jalur film dan akurasi pengikatan
8.3. Pelurusan ikatan
8.4. Perputaran lambat dan perputaran cepat
9. Personel yang terkait meliputi:
9.1. Supervisor
9.2. Kepala bagian
9.3. Pengarah fotografi
9.4. Sutradara
9.5. Operator kamera
9.6. Penarik fokus
9.7. Pengarah teknik
9.8. Staf teknik lain
9.9. Staf spesialis lain
9.10. Staf lab

PANDUAN PENILAIAN

1. Pengetahuan dan keterampilan penunjang
Penilaian harus meliputi bukti pengetahuan utama dan keterampilan dalam
bidang-bidang berikut:
1.1. Jenis film dan karakternya – hitam dan putih/ warna, kepekaan cahaya, misalnya kecepatan dan ruang gerak, persyaratan temperatur.
1.2. Perbedaan format film dan kegunaannya.
1.3. Prinsip penanganan film dan penyimpanannya.
1.4. Prosedur pengendalian stok, khususnya berkaitan dengan jenis-jenis barang yang mudah rusak.
1.5. Efek cahaya pada film yang tidak ditayangkan dan yang ditayangkan.
1.6. Ragam peralatan kamera.
1.7. Kompatibilitas jenis film pada peralatan kamera.
1.8. Pengertian prinsip fotografi secara luas seperti penayangan, hubungan tonal, sumber cahaya, keseimbangan dan warna temperatur dan kompensasi.
1.9. Pengertian proses pengoperasian lab secara luas.
1.10. Prinsip pengaturan waktu dan koordinasi fungsi pekerjaan pada skedul kerja yang ketat.

2. Konteks penilaian
2.1. Penilaian dapat terjadi pada pekerjaan, diluar pekerjaan atau campuran
keduanya. Tetapi, penilaian pada unit ini akan sangat efektif dilakukan pada pekerjaan sebab adanya persyaratan lingkungan kerja yang spesifik.
2.2. Penilaian diluar kerja harus dilakukan pada lingkungan kerja yang mendekati tempat kerja yang disimulasikan mendekati tempat kerja.
2.3. Metode penilaian harus meliputi pengamatan kemampuan selama praktek demo.Pengamatan langsung memerlukan kejadian lebih dari satu untuk menetapkan konsistensi kemampuan. Serangkaian metode untuk mengakses penerapan pengetahuan pendukung utama harus menyokong dan mungkin meliputi :
2.3.1. Contoh kerja atau kegiatan kerja yang disimulasikan
2.3.2. Pertanyaan lesan/wawancara
2.3.3. Proyek/laporan/buku catatan kemajuan
2.3.4. Laporan pihak ketiga dan prestasi otentik sebelumnya
2.3.5. Bukti penilaian

3. Aspek penting penilaian

Karena persyaratan utama dalam koordinasi stok video adalah koordinasi dokumen, penilaian seharusnya memberi perhatian pada produksi serangkaiandokumen yang relevan yang meliputi :
3.1. Pemberian label kaleng film yang ditayangkan Stok rekaman
3.2. Laporan klise gambar
3.3. Catatan manajemen produksi
3.4. Catatan stok

4. Kaitan dengan unit-unit lainnya
4.1 Keterkaitan unit kompetensi untuk penilaian akan bervariasi denganproject atau scenario tertentu. Unit ini penting untuk suatu range pelayanan teknologi Informasi dan oleh karena ituu harus dinilai secara keseluruhan dengan unit technical/support.
4.2 Pengembangan pelatihan untuk memenuhi persyaratan dalam unit ini perlu dilakukan dengan hati-hati. Untuk pelatihan pra-kejuruan umum, institusi harus menyediakan pelatihan yang mempertimbangkan serangkaian konteks industri seutuhnya tanpa bias terhadap sektor
tertentu. Batasan variabel akan membantu dalam hal ini. Untuk sektortertentu/ khusus, pelatihan harus disesuaikan agar dapat memenuhi kebutuhan sektor tersebut.

Camera Angle

CA merupakan teknik pengambilan dari sudut pandang tertentu untuk mengekspos adegan.

• Bird Eye View

Adalah merekam gambar dari sudut atas obyek sehingga subyek terlihat dari bagian atas.

• Froge Eye Level

Kebalikan dari High Angle/BEV yaitu mengambil gambar dari sudut bawah.

• Eye Level /Profil Shoot

Adalah standar pengambilan gambar dengan ketinggian relatif sedang artinya kamera memiliki ketinggian yang hampir sama dengan obyek.

• Artificial Shoot

Artificial Shoot dimaksudkan untuk memperindah shoot sehingga lebih bernuansa seni. Artificial Shoot biasanya digunakan untuk mengambil suasana alam terbuka. Pemberian aksen dedauna atau rumput di depan lensa mengesankan gambar terlihat dinamis.

• Back Light Shoot

Adalah pengambilan gambar yang dilakukan dengan posisi kamera berhadapan secara frontal dengan sumber cahaya di depannya sehingga memungkinkan terekamnya Siluet Talent.

Type of Shot

• ECU (Extreme Close Up)

Teknik pengambilan gambar dengan framing lebih memusat pada Objek Bagian Tubuh yang mendukung informasi dalam alur cerita.

• CU (Close Up)

Adalah pengambilan gambar, dimana kamera berada dengan subyek sehingga gambar yang dihasilkan memenuhi"FRAME".

• Medim Cose Up (MCU)

MCU adalah pengambilan gambar dengan komposisi Framing subjek lebih jauh dari Close Up, tetapi lebih dekat dari Medium Shoot.

• Medium Shoot (MS)

MS merupakan teknik merekam gambar kurang lebih setengah badan. Hal ini dimaksudkan untuk memperlihatlkan detail subyek dan memberi Ruang Pandang.

• Full Shoot (FS)

FS memungkinkan pengambilan gambar dilakukan pada subyek secara utuh dari kepala hingga kaki.

• Medium Long Shoot (MLS)

Framing kamera dengan mengikutsertakan setting sebagai pendukung suasana.

• Long Shoot

LS merupakan shoot dengan ukuran framing yang memiliki ruang pandng lebih lebar dari MLS.

• ELS (Extereme Long Shoot)

Pengambilan gambar sehingga artis/subyek hmpir tidak terlihat. Disini setting ruang sangat berperan, dimaksudkan untuk mempertegas atau membantu imajinasi ruang cerita.

Tugas Bu Ari

PENGAMBILAN GAMBAR

1.FILM DOKUMENTER

Film dokumenter adalah film yang mendokumentasikan kenyataan. Istilah "dokumenter" pertama digunakan dalam resensi film Moana (1926) oleh Robert Flaherty, ditulis oleh "The Moviegoer", nama samaran John Grierson, di New York Sun pada 8 Februari 1926.

Di Perancis istilah dokumenter digunakan untuk semua film non-fiksi, termasuk film mengenai perjalanan dan film pendidikan. Berdasarkan definisi ini, film-film pertama semua adalah film dokumenter. Mereka merekam hal sehari-hari, misalnya kereta api masuk ke stasiun. pada dasarnya, film dokumenter merepresentasikan kenyataan. Artinya film dokumenter berarti menampilkan kembali fakta yang ada dalam kehidupan.

2.KOMERSIAL(IKLAN)

Pada iklan yang komersial, iklan tersebut berfungsi sebagai penarik perhatian khalayak yang mempengaruhi mereka untuk membeli produk tersebut. Hampir sama dengan iklan komersial, iklan non-komersial juga berfungsi untuk menarik perhatian khalayak supaya menggunakan atau melakukan apa yang ada dalam iklan tersebut.

3.VIDEO MUSIK

Video musik adalah sebuah film pendek atau video yang mengambil latar belakang musik, biasanya sebuah lagu. Umumnya, lagu yang dibuatkan video musik merupakan singel dan dibuat untuk tujuan komersial.

4.JENIS PRODUKSI TELEVISI

a.Musik
Musik adalah bunyi yang diterima oleh individu dan berbeda-beda berdasarkan sejarah, lokasi, budaya dan selera seseorang. Definisi sejati tentang musik juga bermacam-macam:

• Bunyi yang dianggap enak oleh pendengarnya
• Segala bunyi yang dihasilkan secara sengaja oleh seseorang atau kumpulan dan disajikan sebagai musik

Beberapa orang menganggap musik tidak berwujud sama sekali.

Musik menurut Aristoteles mempunyai kemampuan mendamaikan hati yang gundah, mempunyai terapi rekreatif dan menumbuhkan jiwa patriotisme.

b.Drama

Drama (Yunani Kuno δρᾶμα) adalah satu bentuk karya sastra yang memiliki bagian untuk diperankan oleh aktor. Kosakata ini berasal dari Bahasa Yunani yang berarti "aksi", "perbuatan".

Drama bisa diwujudkan dengan berbagai media: di atas panggung, film, dan atau televisi. Drama juga terkadang dikombinasikan dengan musik dan tarian, sebagaimana sebuah opera (lihat melodrama).

c.Variety Show
A variety show or variety entertainment is an entertainment made up of a variety of acts, especially musical performances and comedy skits, and normally introduced by a compère or host. The variety format made its way from stage to radio to television. Variety shows were a staple of English-language television from its early days into the 1970s, and lasted into the 1980s, but are now reduced to the level of the occasional special. In several parts of the world, variety TV remains popular and widespread.

d.Olahraga

Olahraga adalah aktivitas untuk melatih tubuh seseorang, tidak hanya secara jasmani tetapi juga rohani (misalkan catur).

5.PRODUKSI TELEVISI LANGSUNG,TUNDA,ATAU ULANG

6.FILM PENDEK

Film Pendek : Film yang pendek artinya memiliki waktu yang singkat

7.PRODUKSI ANIMASI

Bagian yang memiliki tugas membuat, mngolah, dan memperbanyak animasi(gambar bergerak 2D/3D)

8.FEATURE FILM
Rangkaian tayangan visual yang menggambarkan bagian dari naskah/cerita film

tugas ke-2

Keterangan:

Digital Camera Battery for Fujifilm NP-60 - Replaces CASIO: NP-30,NP-30DBA, Fujifilm: NP-60, KODAK: KLIC-5000 OLYMPUS: LI-20B, PANASONIC: CGA-S301, VW-VBA10,CGA-S302A, CGA-S302A/1B, CGA-S302E/1B, VW-VBA20, VW-VBA21 RICOH: DB-40, SAMSUNG: SLB-1037, TOSHIBA: PDR-BT3, HP: L1812A, Photosmart R07, A1812A, L1812B, Photosmart R07, Q2232-80001, PENTAX:D-LI2, Creative: NP-60, SPEED SV-180, CAMCORDER Hanstar HS-PMP370, CAMCORDER SPEED DX-7 , CAMCORDER SPEED DX-7 , CAMCORDER SPEED DIGI-X , CAMCORDER GENIUS DV-610 , CAMCORDER SPEED DX5 , CAMCORDER SPEED SV800 Lithium-Ion Battery Pack.

Tugas Pak Moko

General

Product Type	Camcorder
Enclosure Color	Black
Progressive scan	Yes
Optical Sensor Size	1/3 in
Optical Sensor Type	3CCD
Analog Video Format	NTSC, PAL
Image Stabilizer	Optical
Shooting Modes	Digital photo mode
White Balance	Automatic, Manual
Exposure Modes	Manual, Program, Automatic
Camera Flash	Built-in
Widescreen Video Capture	Yes

Memory / Storage
Media Type	DV, DVCPRO, DVCPRO HD, P2 Card

Lens System
Type	Zoom lens
Lens system type	Zoom lens
Lens Manufacturer	Leica
Features	Built-in neutral density filter
Focus Adjustment	Manual, Automatic
Zoom Adjustment	Manual (by ring)

Additional Features
Additional Features	USB 2.0 compatibility
Software	Drivers & Utilities, CineGamma software

Viewfinder
Viewfinder Type	Electronic

Display
Type	LCD display - LCD passive matrix - 3.5 in - Color
